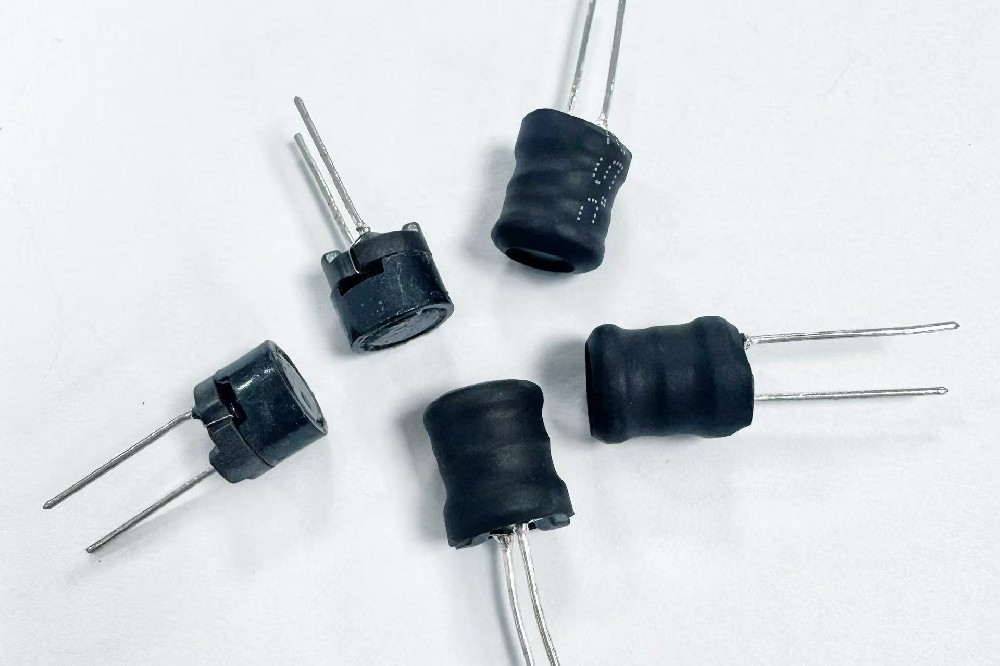

工字电感结构简单，许多人以为它没什么技术含量。但真正做过量产的人都知道，单是一个套管环节，就藏着不少门道：能不能过UL认证？材料阻燃吗？插上板子后会不会歪歪扭扭？这些问题稍不注意，就会在后续生产中暴露出来。

谷景电子在电感生产和应用领域走过了23年，对于工字电感套管的处理，有一套经过反复验证的做法。下面从几个容易被忽略的角度聊一聊。

套管长度：多一毫米、少一毫米都不行

套管长度控制是第一步，也是容易出问题的一步。套管太长，会顶住PCB板，电感被撑起来，翘着脚焊不牢；套管太短，磁芯与PCB之间的绝缘距离不够，电压稍高就可能出现打火现象。

谷景电子在为客户定制工字电感时，会按照实际板厚和焊盘间距来设定套管长度。公差控制在±0.5mm以内，套管下端刚好贴近板面或者略微离开一点，不顶板、不悬空，电感自然站得稳。

内径配合：松紧适度才能长久稳定

套管的内径与磁芯外径之间的关系，直接影响装配质量和上板效果。内径大了，套管松松垮垮，电感插板时左右摇晃，焊接后位置不固定；内径小了，穿管费劲，工人操作起来慢，还容易把漆包线的绝缘层刮伤。

经过长期试验对比，谷景电子将套管内径设定为比磁芯外径大0.3～0.5mm。这个区间内，套管套上去不晃动、不打转，同时穿管顺畅，漆包线完好无损。

材质选择：硬一点，站得直

套管的软硬程度，很多人一开始不在意，等上了产线才发现问题。软PVC或者质量较差的热缩管，受一点力就变形，电感插上去东倒西歪，每颗都要人工扶正，费时费力。

谷景电子选用硬质PVC套管以及通过UL认证的耐高温硬套管。这类材料硬度适中，抗变形能力强，电感插上去自然直立，不会软趴趴地歪倒。同时阻燃性能符合安规要求，整机过认证时少一道麻烦。

引脚成型：对称是垂直的基础

有一种情况容易被忽略：电感歪斜，问题不在套管，而在引脚。两脚一长一短、张开角度不一致、引脚不平行，都会导致电感插板后倾斜。

谷景电子使用成型模具统一打脚，保证两脚平行、等长，间距标准。这样插件后电感自然垂直，不需要人工调整，外观整齐一致。

结合实际场景的应对方式

不同产品对工字电感的要求不一样。比如LED驱动电源对高度有限制，需要短脚、短套管；家用电器中震动环境较多，要求套管与磁芯配合紧一些；工业控制设备则更看重阻燃等级和耐温性能。

谷景电子根据具体应用场景，调整套管长度、内径配合、材质选型和引脚成型参数，提供对应方案。客户只需说明板厚、焊盘尺寸、插件方式以及安规要求，其余环节由工厂配合完成。

工字电感看似不起眼，但每一个细节都影响着最终产品的稳定性和生产效率。把套管这个小环节做扎实了，后面的事情就顺了。
