小型 DC-DC 电源、LED 驱动、射频配套电路工作频率多集中在 1 至 3MHz 区间，仅依靠低频单点参数完成电感选型，极易出现上机后性能不达标的情况，2MHz 频响扫频曲线可完整呈现器件高频电气特性，成为电源整机选型的重要参考资料。谷景针对电感品类提供专项 2MHz 曲线实测服务，配备专属 FAE 工程师提供全流程技术对接，覆盖售前选型、整机验证、来料品控多个环节。

电感规格书标注电感量多在 1kHz、10kHz 低频环境测得，频率提升后，绕组寄生电容与磁材磁导率下降会同步拉低电感数值，若仅参考低频参数选型，无法预判器件在实际工作频段的表现。2MHz 实测曲线可直观读取该频率下真实电感数值，核对是否处于规格公差区间，从选型源头规避上机失效问题。

测试曲线中的阻抗峰值对应自谐振频率 SRF，该数值区分器件感性、容性工作区间。电路运行频率低于 SRF 时，电感能够正常储能滤波；超出谐振点后器件呈现电容特性，电路易出现输出异常、无法起振等故障，通过 2MHz 扫频数据可确认电感适配设备工作频率区间。

等效串联电阻 ESR 是曲线附带的关键数据，ESR 数值越高，电源纹波越大，电感运行温升越明显，设备转换效率随之下降。批量样品曲线比对，能够快速识别绕线、磁芯、端接工艺存在的偏差，筛选损耗偏高、发热风险大的产品，减少整机量产故障。

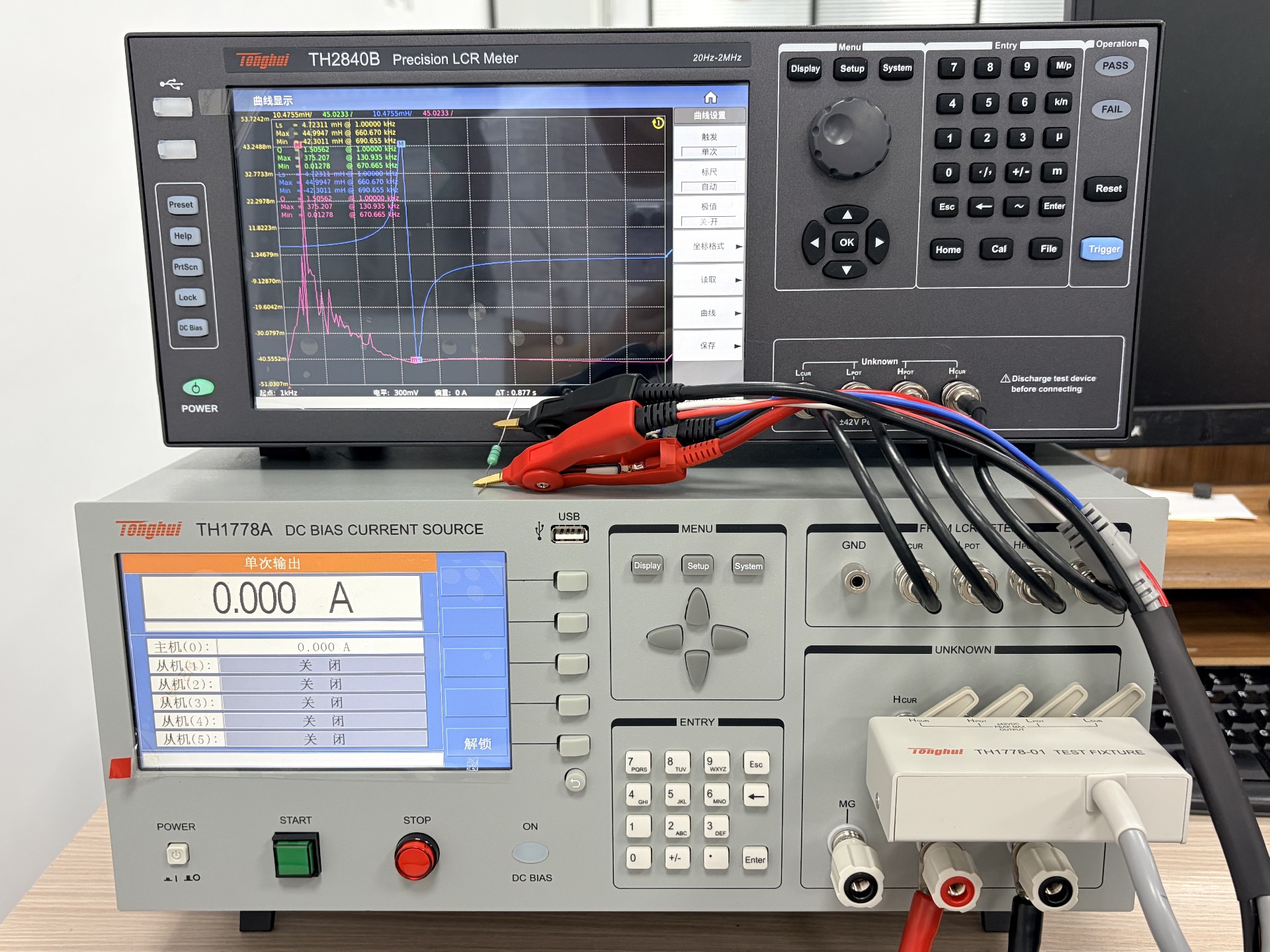

针对满载运行的电源设备，叠加直流偏流后的 2MHz 测试曲线，可清晰观测磁芯饱和带来的电感量骤降拐点，精准判定电感持续载流能力，匹配整机输出电流设计标准。多支同型号样品曲线重合程度，也可用于评估厂商批量工艺稳定性，曲线分散幅度大则代表来料一致性不足，不适合大批量投入量产。

面向 LED 驱动、小型储能辅助电源、升降压模块等主流产品，2MHz 频响测试报告可直观佐证器件与电路工况匹配度，降低低频参数达标但整机调试异常带来的项目损耗。谷景依托完善的测试设备与技术服务团队，为客户提供完整曲线图谱与参数解读，助力电源整机研发、量产选型工作高效推进。
